Comment utiliser les coordonnées UTM sur les cartes IGN
A partir de 2008 le Catalogue des Cols de France inclut des
coordonnées UTM, qui peuvent
être utilisées directement sur les cartes IGN au 1:25 000ème
(Top25). Voir aussi en bas de page l'utilisation sur les nouvelles
cartes TOP100 au 1:100 000ème, introduites en 2009 par
l'IGN et remplaçant graduellement les anciennes cartes bleues
(autrefois vertes) à la même échelle, et référencées dans la
colonne TOP100 ajoutée au
Chauvot en 2009.
Un peu de théorie...
UTM est l'abréviation de
l'anglais
Universal Transverse Mercator,
ou
transverse universelle de
Mercator. C'est un système de projection cartographique qui divise le
globe en 60
fuseaux de 6° de longitude
chacun.
Sur chacun des fuseaux, un point est défini par une abscisse
et une ordonnée, chacune étant donnée en mètres. L'abscisse est un
nombre entier positif, calculé de sorte qu'un point sur le
méridien central du fuseau (le méridien se trouvant
à 3° à l'est ou à l'ouest des bords du fuseau) ait une abscisse de
500 000 mètres. Les valeurs des abscisses vont de 167 000 à
833 000. L'ordonnée est plus simple et est le nombre de
mètres depuis l'équateur.
La France métropolitaine chevauche 3 fuseaux : 30, 31 et 32.
L'UTM permet donc de donner les coordonnées d'un point sur un
quadrillage cartésien et décimal qui est plus simple que des
coordonnées sexagésimales en degrés, minutes et secondes. De plus l'UTM
est un système international, utilisé par de nombreux récepteurs GPS et
programmes de géolocalisation comme CartoExploreur. De plus, Les cartes
récentes au 1:25 000ème de l'IGN fournissent un quadrillage
UTM calibré sur le référentiel géodésique WGS84, référentiel de base
pour les GPS.
La notation UTM varie avec les cartes et les applications.
Souvent, le fuseau est omis ou est affiché en police différente.
L'important est de se souvenir que sur la plupart des cartes utilisant
un quadrillage UTM, celui-ci mesure 1 km x 1 km; c'est le cas chez IGN.
Voici quelques exemples.
- 31474123 / 4769456 : Ici, tous les chiffres
s'aboutent. Abscisse Zone 31, quadrant kilométrique 474, 123 m à
l'est du bord gauche du quadrant. Ordonnée quadrant kilométrique
4769. 456 mètres au nord du bord inférieur du quadrant.
- 31474123 / 4769456 : Même point, mais la
zone est en police différente.
- 31 474 123 / 4769 456 : Ici, on a
séparé les mètres des kilomètres et le fuseau du reste. C'est cette
notation que nous avons retenue dans le Chauvot.
...et de pratique
SUR LES
CARTES TOP25 Le quadrillage UTM sur les cartes au 1:25 000ème est
de couleur bleue. Les marges comportent plusieurs nombres, dont les
coordonnées UTM, celles en degrés-minutes-secondes, en grades, et
deux types de coordonnées Lambert.
Il est important de se
servir uniquement des coordonnées UTM pour repérer un col sur ces
cartes. Les coordonnées UTM sont celles qui sont en amorce du
quadrillage bleu dans les marges; elles sont en bleu, italique et gras;
tous les 10 km, le nombre est précédé du mot "GPS".
Prenons un exemple concret, celui du Col de Louron
(FR-31-2001). Dans le Chauvot, les colonnes UTM E et UTM N (abscisse et
ordonnée, respectivement) apparaissent comme suit.
Les chiffres encadrés en bleu définissent le quadrant UTM de
1 km x 1 km sur la carte (ici, la carte Top25 1848 OT). A noter que le
fuseau n'apparaitra pas en marge de la carte; le fuseau est simplement
mentionné dans la légende de la carte. Les chiffres encadrés en rouge
indiquent la position du col en mètres depuis le bord gauche et le bord
inférieur, respectivement, du quadrant.

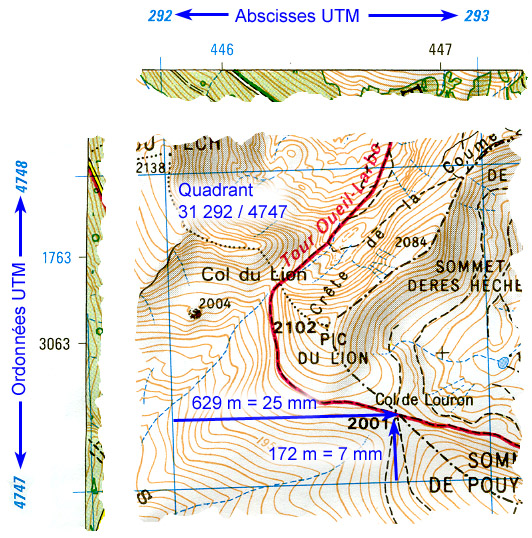

On repère en premier lieu le quadrant dont le coin inférieur
gauche est (292,4747) en repérant ces chiffres sur les marges
horizontale et verticale de la carte.
Une fois le quadrant trouvé, il suffit de faire un peu de
calcul mental pour trouver le col : Chaque coordonnée (valeur de 000 à
999) peut être exprimée comme une fraction d'un kilomètre; et chaque
kilomètre sur la carte mesure 40 mm (échelle 1:25 000). On prend
donc l'abscisse, on la divise par 10 en arrondissant , on
multiplie par 4 et on divise par 10 en arrondissant; ceci donne
l'abscisse en mm sur le quadrant. Même chose pour l'ordonnée. Dans
l'exemple :
- Abscisse : 629 <diviser par 10 en arrondissant> 63
<multiplier par 4> 252 <diviser par 10 en arrondissant>
25 mm.
- Ordonnée : 172 <diviser par 10 en arrondissant> 17
<multiplier par 4> 68 <diviser par 10 en arrondissant> 7
mm.
Cet exemple est simplissime car le col est bien noté sur la carte. Mais
dans le cas d'un col panneauté mais pas cartographié, les mêmes calculs
s'appliquent.
Les calculs ci-haut peuvent s'appliquer à toute carte quelque
soit l'échelle, tant que le quadrillage reste 1 km x 1 km : Il suffit
alors de changer le multiplicateur "4" dans les calculs ci-haut, par
exemple utiliser 2 pour une carte au 1:50 000. Si le quadrillage
est différent, un peu plus de calcul est nécessaire, mais le tout reste
de l'artithmétique basique.
SUR LES
CARTES TOP100
Pour les nouvelles cartes TOP100 de l'IGN, introduites en 2009, le
Chauvot donne les coordonnées millimétriques des cols sur les quadrants
de ces cartes dans une nouvelle colonne
TOP100, ajoutée dans le Chauvot

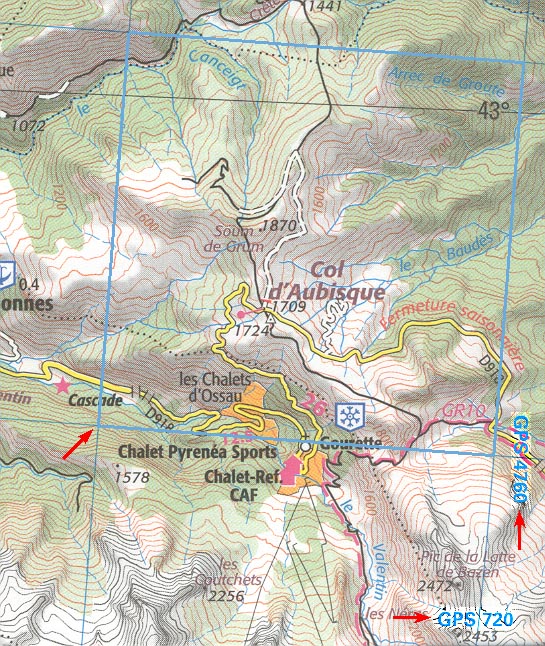

2009, éliminant ainsi tout calcul. Par exemple, voici un quadrant de la
carte TOP100 n° 166, contenant le col d'Aubisque (le coin
inférieur gauche du quadrant est situé à 715/4760). La colonne
TOP100 du Chauvot 2009 donne
les coordonnées millimétriques du Col d'Aubisque comme
715-4760-20-17, situant ainsi
ce col à 20 mm du bord gauche du quadrant, et 17 mm du bord inférieur.
Le quadrillage est de 5 km x 5 km, et chaque quadrant mesure
50 mm x 50 mm, ceci étant rigoureusement identique dans toute la
France. Le quadrillage bleu est numéroté en marge par des nombres
également bleus, parfois qualifiés de
"GPS". Il ne faut se servir
que du quadrillage bleu, sans tenir compte du quadrillage noir.
Mario Labelle (4889)
Le 3 avril 2008; mis à jour le 21 mai
2009.
