Depuis mars 2009 l'IGN a commencé à publier en une nouvelle série de cartes topographiques au 1:100 000ème, appelée "Top 100". Cette série, de couleur caca-d'oie et numérotée de 101 à 176, est en voie de remplacer les anciennes cartes au 1:100 000ème de couleur bleue (et auparavant, verte), numérotée 01 à 74.
Cette série a les caractéristiques suivantes :

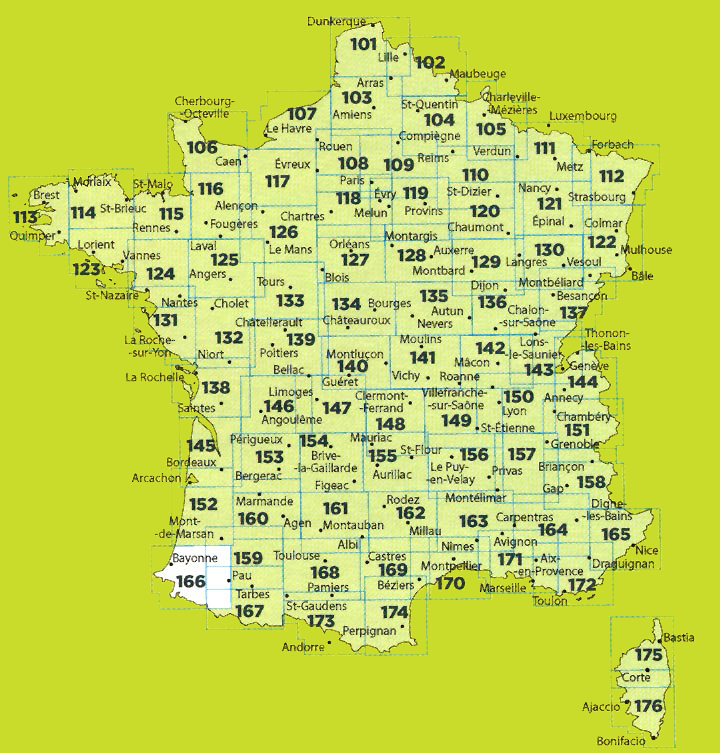

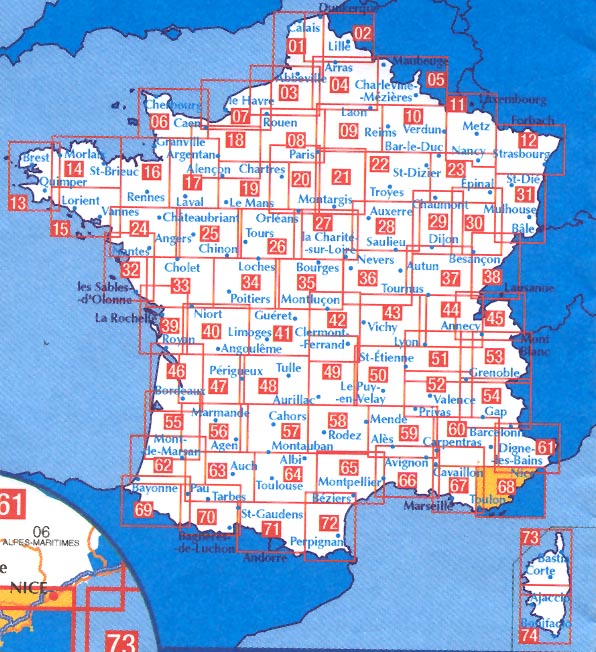

Le découpage de la plupart des cartes a changé; ce n'est pas tout simplement une nouvelle série de numéros. Voici le tableau d'assemblage des nouvelles Top100, et plus bas celui des ancienne 1:100 000ème.

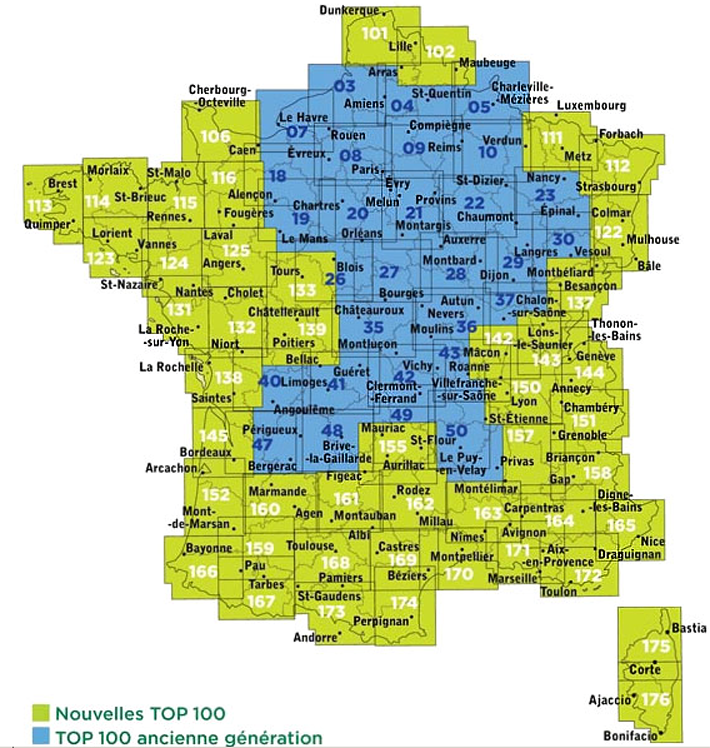

Les Top100 sont en cours de publication. Selon l'échéancier de l'IGN, la série ne sera complétée qu'en 2010. Donc en ce moment, certaines cartes ne sont disponibles qu'en ancienne version, et d'autres en nouvelle version. Voici la carte des versions actuellement disponible dans le commerce, en mai 2009. La version la plus récente de la carte de publication se trouve sur le web à l'adresse :
http://loisirs.ign.fr/adminV3/display/000/527/565/5275650.jpg
Les Top100 ont un quadrillage UTM sur référentiel WGS84. Le quadrillage est de 5 000 mètres x 5 000 mètres, ce qui se traduit à l'échelle 1:100 000 par 50 mm x 50 mm. Ce quadrillage comporte en amorce les kilomètres UTM en bleu, parfois avec le préfixe "GPS". Ce quadrillage est très judicieux de la part de l'IGN, car il est simple à utiliser, pour l'utilisateur de base tout comme l'utilisateur Cent Cols.

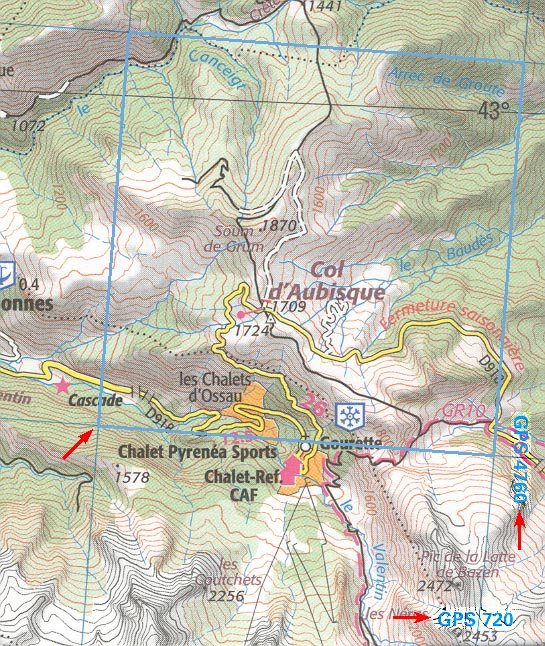

Par exemple, les coordonnées UTM du Col d'Aubisque (FR-64-1709) sont (30 716984,4761675) sur le Chauvot. Le quadrillage couvrant 5 000 mètres x 5 000 mètres, le coin inférieur gauche du quadrant où est "domicilié" l'Aubisque est donc (715 000,4760 000), qui est représenté dans les marges de la carte par (715 , 4760). Attention, les quadrants ne sont numérotés que tous les 10 km. Le col est donc 1984 mètres à l'est et 1675 mètres au nord de ce coin, ce qui se traduit en divisant par 100, par une abscisse millimétrique de 19,84 mm et une ordonnée millimétrique de 16,75 mm, ou plus simplement, (20,17). Nous avons ajouté au Chauvot 2009 une colonne intitulée avec les coordonnées millimétriques du col sur le quadrant, afin d'éviter le petit calcul mental qui s'impose; pour le Col d'Aubisque, ses coordonnées TOP100 sur le Chauvot sont donc 715-4760-20-17.
La légende mentionne clairement la projection, le quadrillage et le référentiel. A noter que ces cartes sont basées sur la projection récente de "Lambert 93", remplaçant la projection "Lambert II étendue" sur un ancien référenciel pour les anciennes cartes. Ces cartes sont donc compatibles avec Géoportail, et avec les nouveaux relevés de cols faits sur Géoportail en Lambert 93 faits par le Club depuis 2008.
Plus sur cette série de cartes sur le web, à l'adresse :
http://loisirs.ign.fr/5294259/serie/cartes-tourisme-et-decouverte-:-top-100.htm
Cette nouvelle série de cartes a plusieurs conséquences pour le club. La première est que les anciennes cartes au 1:100 000ème étaient la base du repérage millimétrique des cols depuis de nombreuses années. Heureusement, depuis 2008, les cols sont repérés beaucoup plus précisément sur le Géoportail d'IGN.
Le quadrillage UTM est le principal point fort de cette série. Le quadrillage, de part sa nature, sera rigoureusement identique dans toute la France, y-compris la Corse. La génération de calques pour cette série, prévue pour l'été 2009, sera donc très simple (bien qu'il y en aura des quantités industrielles étant donné leur petites dimensions). Le repérage des cols ne nécessite pas de systèmes de coordonnées supplémentaires, autre que la colonne TOP100 ajoutée au Chauvot pour éviter le petit calcul mental.
Du côté négatif, noter le remplacement malheureux des édifices individuels dans les agglomérations (anciennement de petits carrés et rectangles), par des polygones monochromes représentant toute l'agglomération. De plus, la représentation des édifices isolés, notamment en montagne (bergeries, fermes isolées, ruines), a été supprimée. C'est pour le cyclo perte de repères importants. Seuls les bâtiments à vocation touristique (cabanes CAF etc) ou culturels (châteaux, chapelles) sont conservés.
Deux problèmes se posent :Il n'y pas de solution mécanisable à ces problèmes. La solution force brute serait bien sûr d'acheter environ 70 cartes à 5,50 € et à repérer chacun des près de 10 000 cols sur chaque carte. Nous sommes d'avis que nos énergies seront mieux employées à des tâches qui bénéficient plus directement à nos membres.
Nous avons donc décidé de ne pas publier de de numéros de cartes sur cette nouvelle série. Le cyclo connait d'avance les régions qu'ils visitera et achètera la ou les cartes nécessaires à partir du tableau d'assemblage. Une fois en possession des cartes, il pourra repérer les cols directement sur le quadrillage UTM et/ou par la neouvelle série de calques calques qui seront publiés pour les TOP100. Cette solution aura aussi l'avantage de ne pas s'attacher à une série de cartes qui pourra changer au gré des pulsions commerciales des éditeurs.
Mario Labelle (4889)
Mai 2009
