Fichiers de géolocalisation - circuits VTT Arêches 2008

Pour le Séjour d'Arêches nous proposons aux participants utilisant des logiciels de géolocalisation ou des récepteurs GPS des fichiers permettant de visualiser les différents circuits VTT du séjour.

Cette année, en plus des Waypoints significatifs, nous avons également des tracés permettant de visualiser l'intégralité des parcours sur les outils de visualisation graphiques et les récepteurs GPS.

Trois types de fichiers sont fournis :

1. Fichiers Carto Exploreur interne. Ce type de fichier peut être importé dans les bibliothèques de traces et de waypoints de Carto Exploreur 3 ou Carto Exploreur 3D. Une paire de fichiers (Tracé et Waypoints) est fournie. Voir l'Annexe 1 au bas de cette page.
2. Fichiers GPX. Ce type de fichier (GPS eXchange Format) permet l'échange de coordonnées GPS entre applications. Pour chaque parcours, vous disposez d'un fichier zip contenant deux types de fichiers : Pour les récepteurs GPS à haute capacité, un fichier complet avec le tracé et ses waypoints; pour les récepteurs GPS à plus faible capacité, un groupe de petits fichiers de tracés et un fichier global pour les waypoints.  Le format GPX étant par définition non-propriétaire et non-associé à un type de logiciel ou de récepteur GPS en particulier, vous devrez utiliser la documentation de vos logiciels préférés pour importer ces fichiers. Voir l'Annexe 2 au bas de cette page
3. Fichier KMZ. Un fichier unique pour tous les parcours permettant de visualiser le tracé et les waypoints de chaque parcours sur Google Earth. Vous n'avez qu'à télécharger ce fichier unique et à le lancer dans Google Earth pour visualiser les parcours. Voir l'Annexe 3 au bas de cette page.

Parcours	Carto Exploreur Waypoints	Carto Exploreur Tracé	GPX	Google Earth (KMZ)
Bozon : circuit de base	circuitsVTT_wpt.txt	circuitsVTT_trk.txt	Bozon_base.zip	circuitsVTT.kmz
Bozon : variante A			Bozon_variante_A.zip
Bozon : variante B			Bozon_variante_B.zip

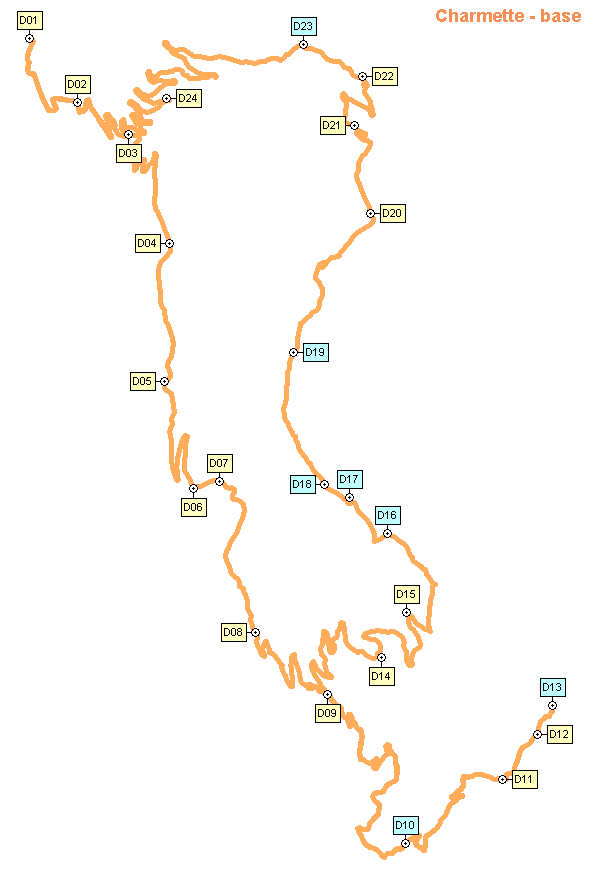

Charmette : circuit de base			Charmette_base.zip

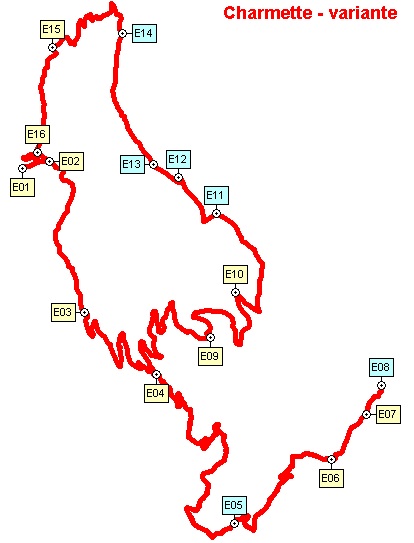

Charmette : variante			Charmette_variante.zip

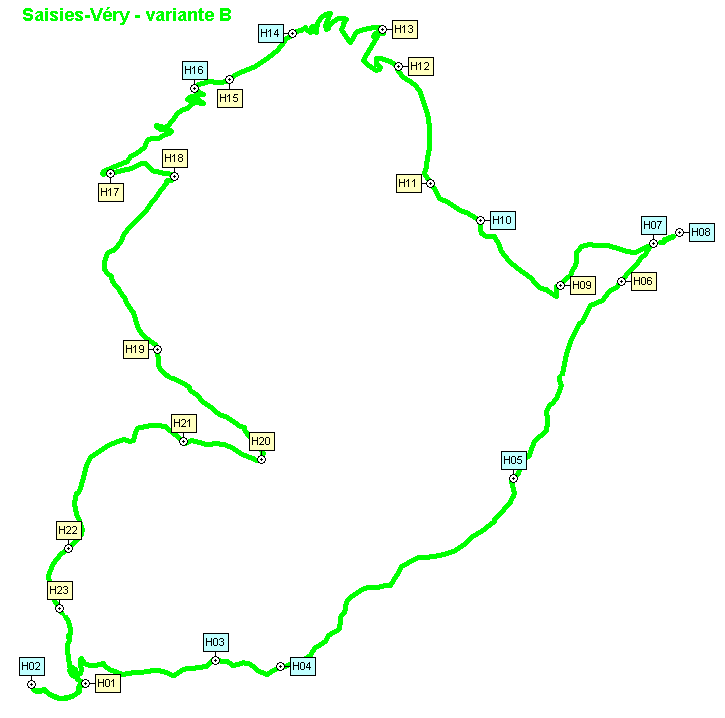

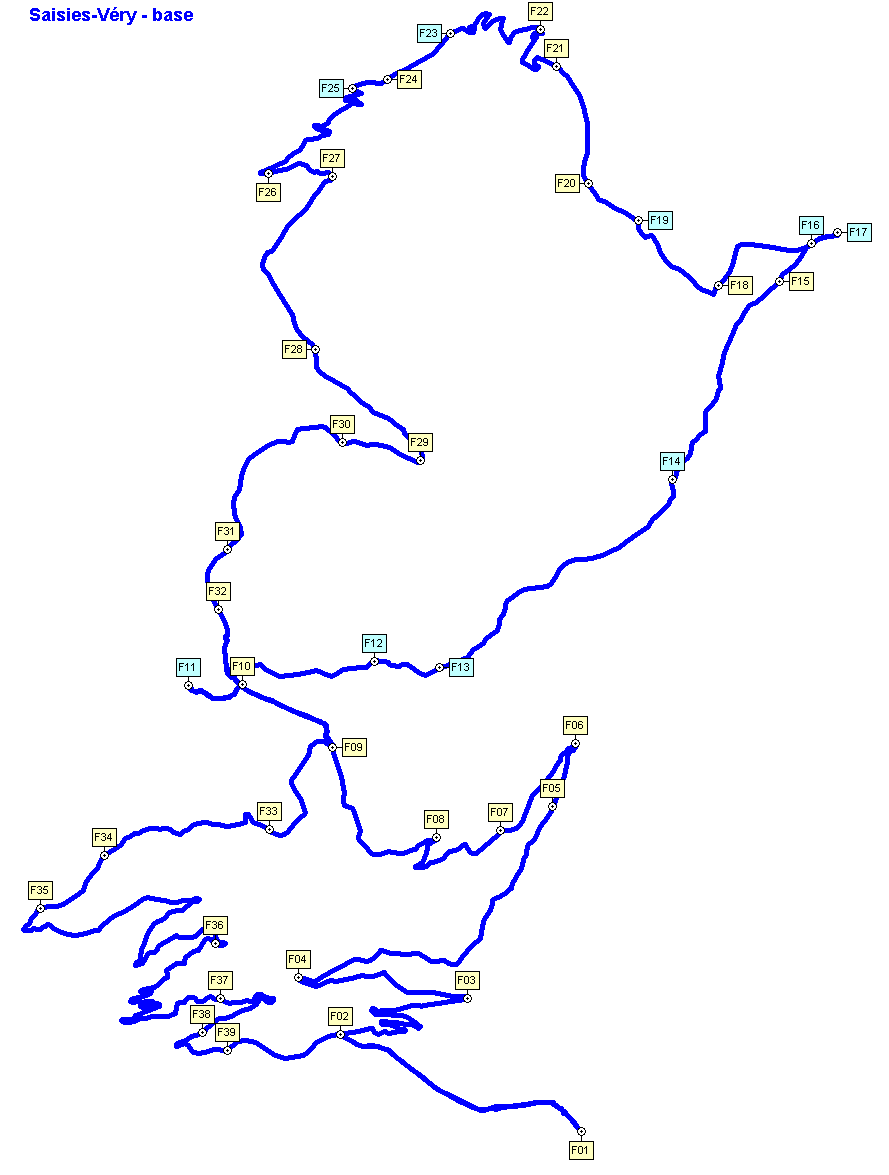

Saisies-Véry : circuit de base			Saisies-Very_base.zip

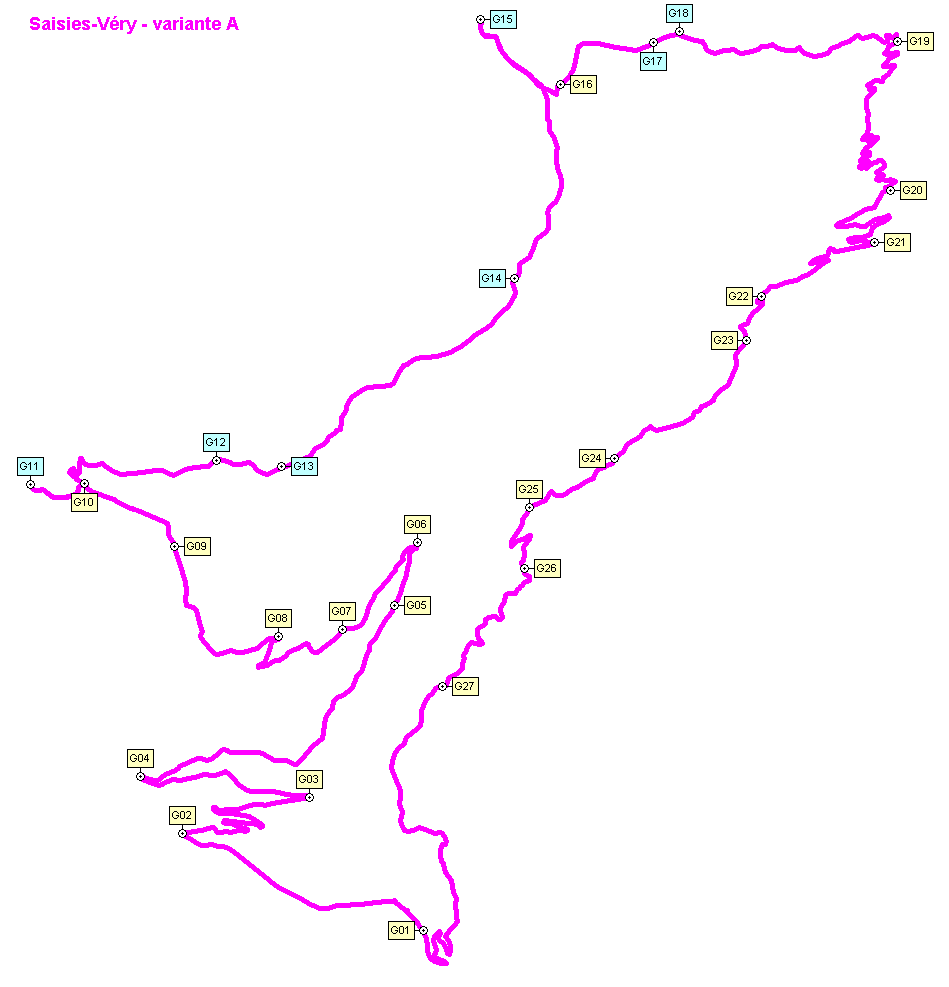

Saisies-Véry : variante A			Saisies-Very_variante_A.zip
Saisies-Véry : variante B			Saisies-Very_variante_B.zip
Tous : waypoints GPX	-	-	circuitsVTT_wpt.gpx	-

Si votre logiciel nécessite d'autres types de fichiers vous pouvez facilement convertir les fichiers GPX en de nombreux autres format avec des utilitaires de transformations de coordonnées comme GPSBabel (en anglais) ou la passerelle Web GPSVisualizer de GPSBabel (en français)

Annexe 1 : Importation des fichiers dans Carto Exploreur

Vous devez en premiler lieu enregistrer la paires de fichiers ".txt" des colonnes "Carto Exploreur" ci-haut sur votre disque dur.

Ensuite, il est suggéré de définir un nouvel espace de travail pour les circuits de la Concentration. Vous importez ensuite les Waypoints et les tracés du parcours sur cet l'espace de travail.

Veuillez donc suivre les étapes suivantes pour l'importation, en important d'abord les waypoints, puis le tracé (où l'opposé).

Ces fichiers peuvent être importés dans Carto Exploreur 3 ou 3D.

Waypoints	Tracé
1Ouvrir les bibliothèques, et cliquer sur "Espaces de travail"	1(Cette étape déjà complétée durant l'importation des Waypoints).

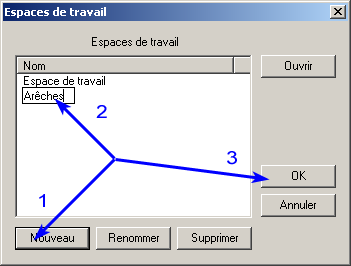

2Créer un nouvel espace de travail en cliquant sur "Nouveau" puis en renommant le nouvel espace à un nom de votre choix, par exemple "Arèches". Puis, cliquer sur "OK". Le nouvel espace de travail devient l'espace actif.	2(Cette étape déjà complétée durant l'importation des Waypoints).

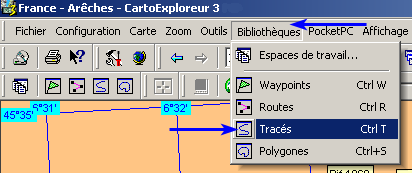

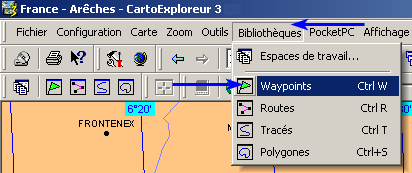

3Ouvrir les bibliothèques et cliquer sur la bibliothèque des "Waypoints"	3Ouvrir les bibliothèques et cliquer sur la bibliothèque des "Tracés"

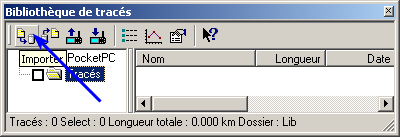

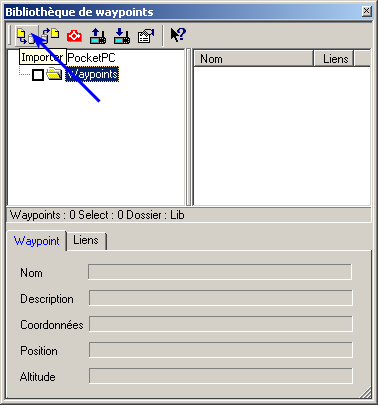

4Cliquer sur l'icône "Importer".	4Cliquer sur l'icône "Importer".

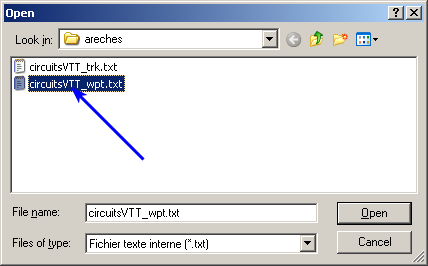

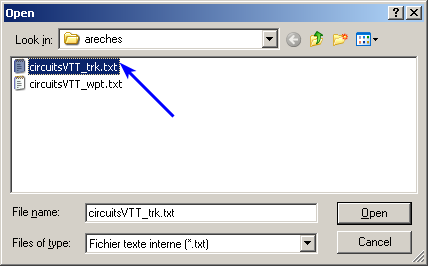

5Sélectionnez le fichier Carto Exploreur Interne "circuitsVTT_wpt.txt" que vous aurez téléchargé sur votre disque dur, et cliquer sur le bouton "Ouvrir". Assurez vous que le type de fichier est bien "Fichier texte interne (*.txt)".	5Sélectionnez le fichier Carto Exploreur Interne "circuitsVTT_trk.txt" que vous aurez téléchargé sur votre disque dur, et cliquer sur le bouton "Ouvrir". Assurez vous que le type de fichier est bien "Fichier texte interne (*.txt)".
6Les waypoints des 8 parcours seront importés et enregistrés;  cliquez sur le bouton "OK"	6Les 8 tracés seront importés et enregistrés; cliquez sur le bouton "OK"

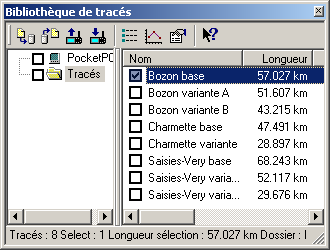

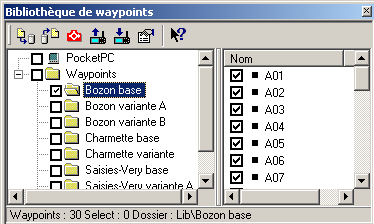

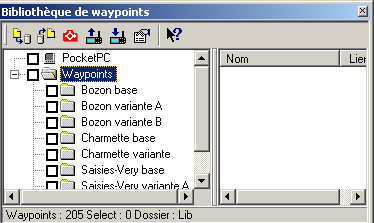

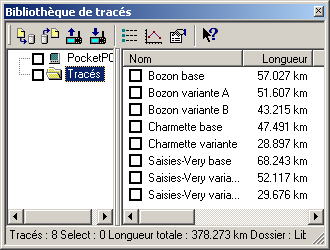

7Les waypoints des 8 parcours sont maintenant présents dans la bibliothèque des waypoints, chaque parcours étant dans un dossier séparé.	7Les tracés des 8 parcours sont maintenant présents dans la liste des tracés de l'espace de travail.

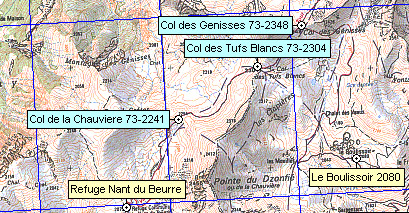

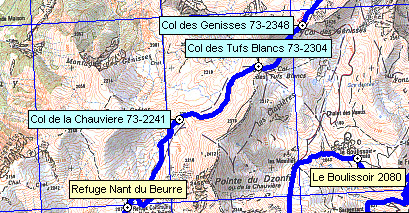

8En cochant un des 8 dossiers (ici "Bozon base"), les waypoints de ce parcours sont affichés sur le fond de carte. Les cols sur fond bleu, les autres waypoints sur fond jaune. Jouez ensuite avec le contrôle de zoom pour les détails de la carte. Attention : pour éviter le fouillis et la confusion sur la carte, n'affichez qu'un parcours à la fois - décochez le dossier courant avant de cocher un autre dossier, et préférablement afficher les waypoints d'un parcours avec son tracé correspondant.	8En cochant un des 8 tracés (ici "Bozon base"), ce tracé sera affiché sur le fond de carte. Jouez ensuite avec le contrôle de zoom pour les détails de la carte.

Annexe 2 : Utilisation des fichiers GPX

Deux types de fichiers GPX sont fournis et leur utilisation dépend de la capacité et des fonctions de votre récepteur GPS. La plupart des récepteurs peuvent stocker plusieurs tracés, mais chaque trace doit contenir un maximum d'environ 500 points. D'autres appareils plus récents peuvent gérer des traces comportant un nombre beaucoup plus élevé de points.

Pour chaque parcours, vous disposez d'un fichier "xxxxx.zip" (par exemple "Bozon_base.zip"). Ce fichier zip, que vous pouvez décompresser par tout utilitaire zip, contient les fichiers suivants :

• Un fichier "xxxxx.gpx", par exemple "Bozon_base.gpx". Ce fichier contient tous les waypoints du parcours, ainsi que le tracé complet de ce parcours. Le tracé peut contenir aux alentours de 2 000 points - et donc n'utilisez ce fichier que si votre récepteur GPS peut gérer des tracés d'une telle taille. Sinon, lisez la suite...
• Plusieurs fichiers "xxxxx_n.gpx", par exemple "Bozon_base_1.gpx", "Bozon_base_2.gpx", "Bozon_base_3.gpx" et "Bozon_base_4.gpx". Chaque fichier contient un tronçon du tracé, avec moins de 500 points chacun, en ordre séquentiel. Chaque fichier de tronçon contient uniquement un tracé et pas de waypoints. De même les noms internes des traces sont réduits en taille pour les besoins des récepteurs plus anciens : ainsi, le nom interne de "Bozon base 3" devient "BOBA3".

Annexe 3 : Utilisation du fichier KMZ (Google Earth)

Vous pouvez :

• Soit double-cliquer le lien "circuitsVTT.kmz" dans le tableau ci-haut, ce qui lancera Google Earth et ouvrira le fichier.
• Soit enregistrer le même fichier sur votre disque dur puis double-cliquer dessus pour lancer Google Earth et ouvrir le fichier.

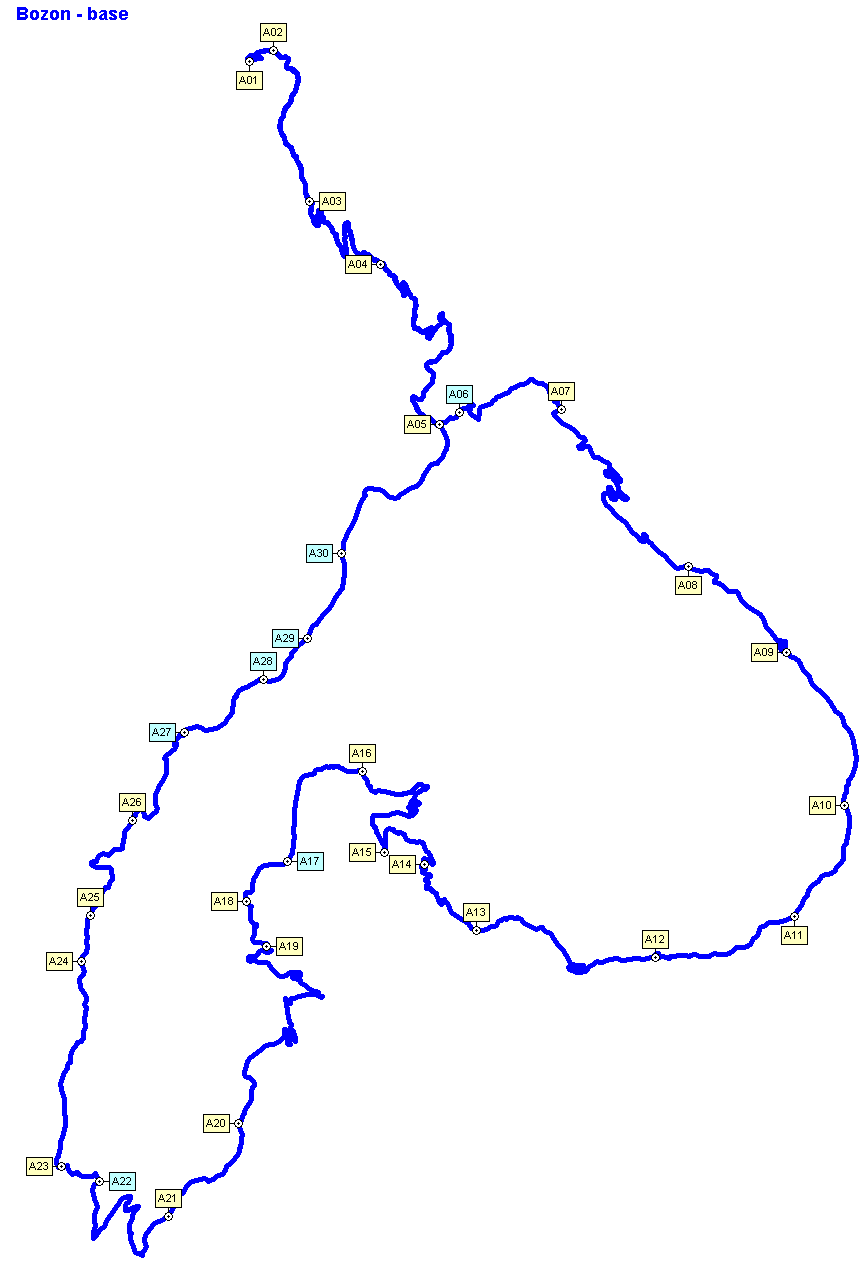

Une fois Google Earth lancé, vous verrez dans la barre de navigation gauche les 8 parcours, que vous pouvez sélectionner un par un. Lors du lancement, le premier parcours, "Bozon base" sera sélectionné et affiché. Vous devrez ensuite jouer avec les contrôles de zoom pour voir les détails des parcours.

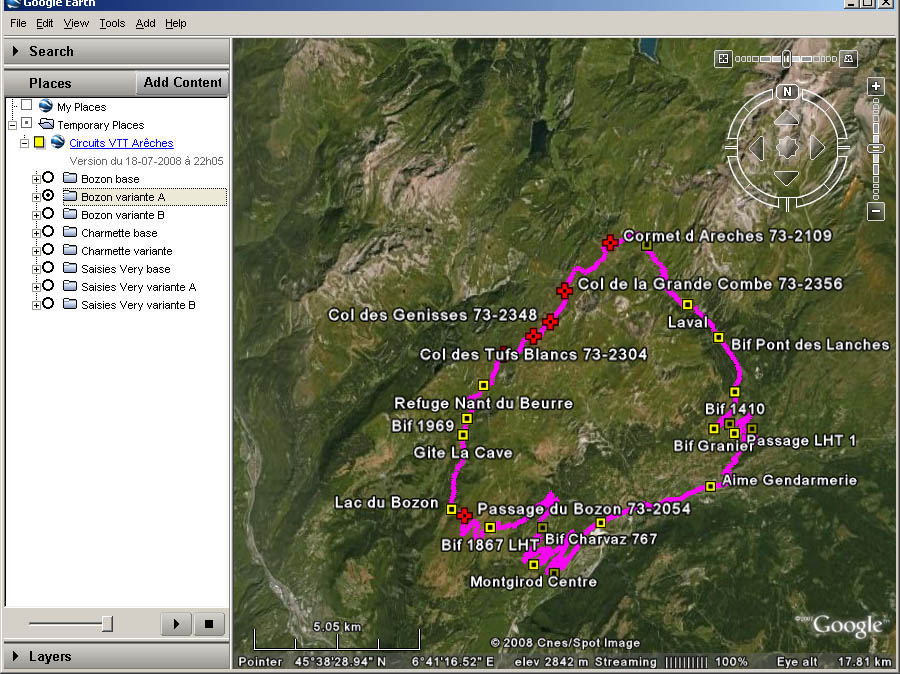

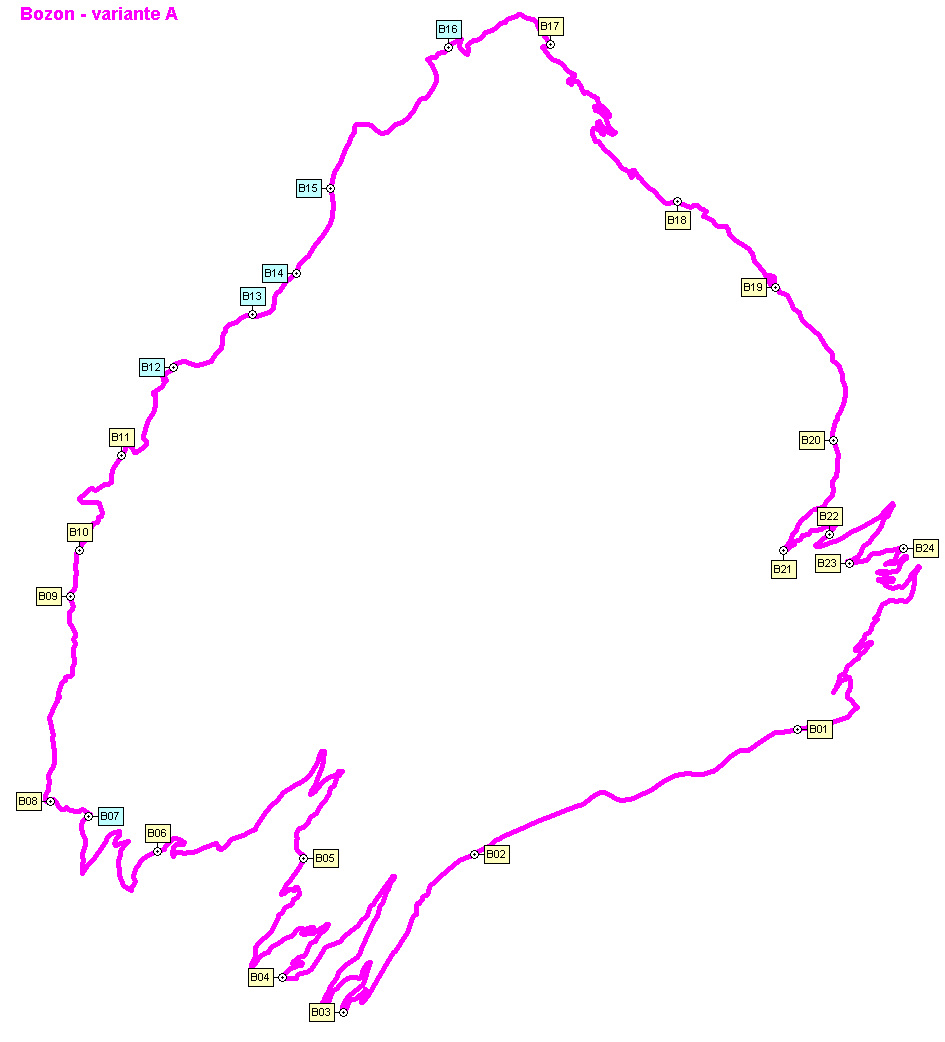

En cliquant sur un autre parcours, celui-ci sera immédiatement affiché et remplacera le précédent, par exemple "Bozon variante A" ...

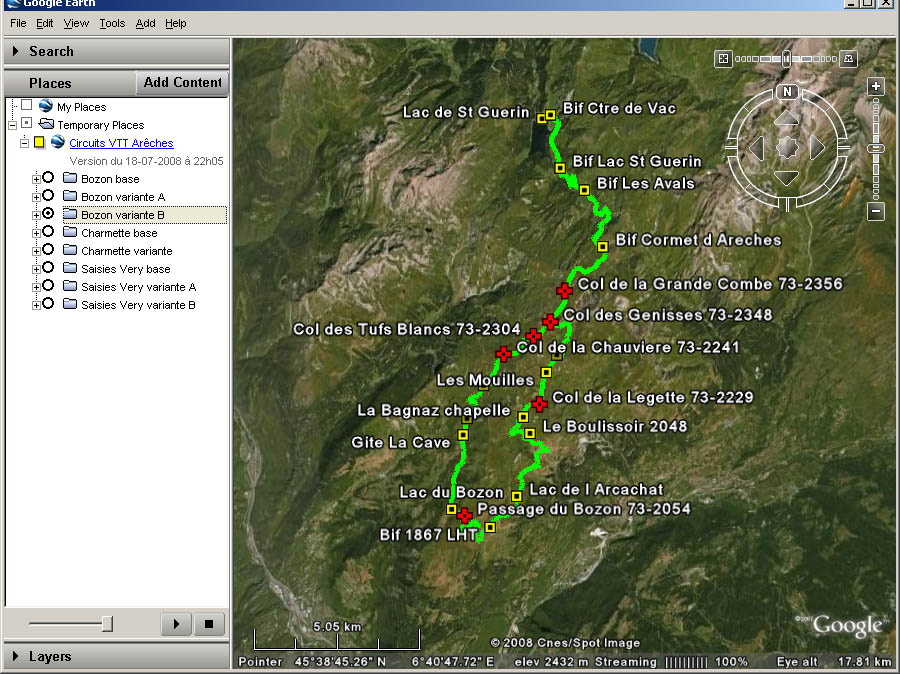

... ou "Bozon variante B" :

Les cols de moins de 2000 mètres sont indiqués par des croix vertes, ceux de 2000 mètres ou plus par des croix rouges et les autres waypoints par des carrés jaunes.

Les tracés ont été élaborés par René Poty en collaboration avec les accompagnateurs des circuits : Régis Paraz, Gérard Birelli, Thierry Adam, Guy Ruffié, Georges Golse et Gérard Fillion-Robin.

Merci à Régis Paraz et Marcel Goll pour leurs suggestions sur la présentation et la structure des circuits sur les fichiers Carto Exploreur et GPX.

Bon séjour !

Mario Labelle
le 27 juillet 2008
